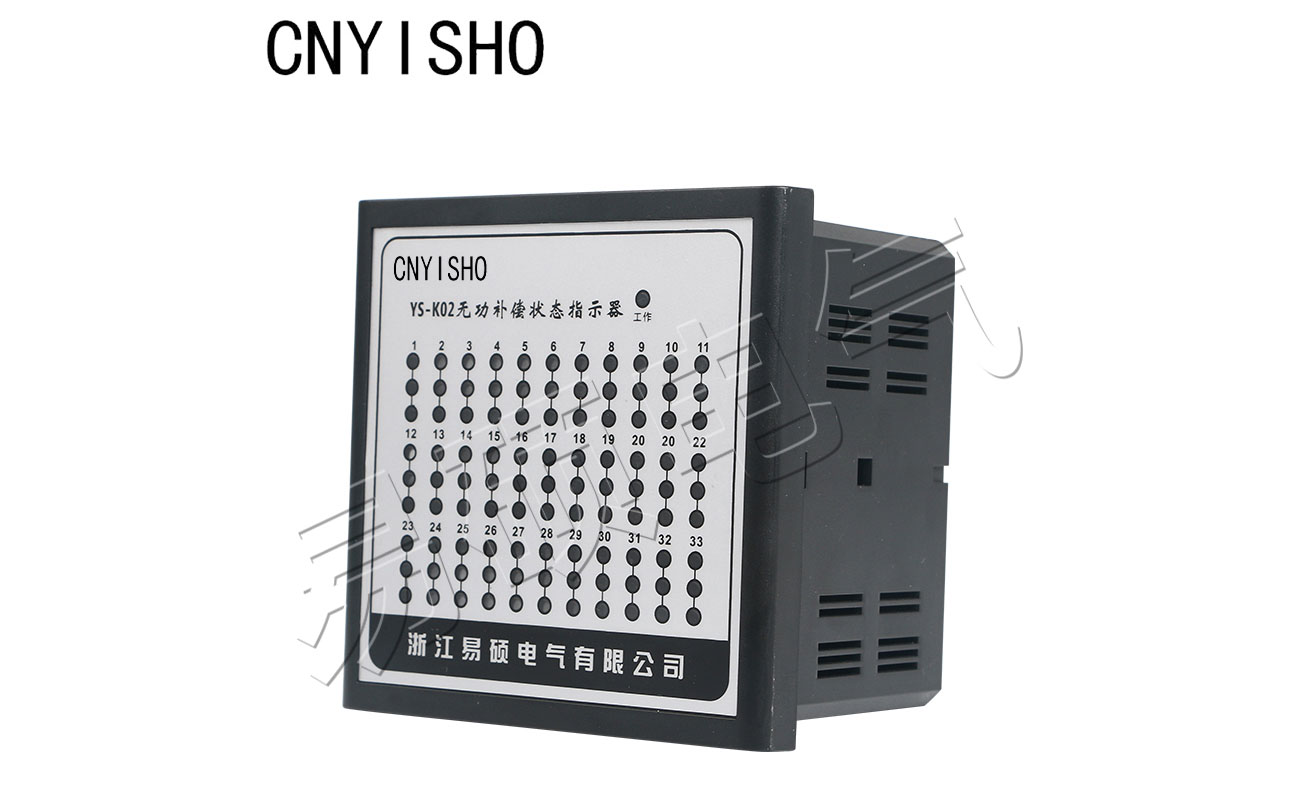

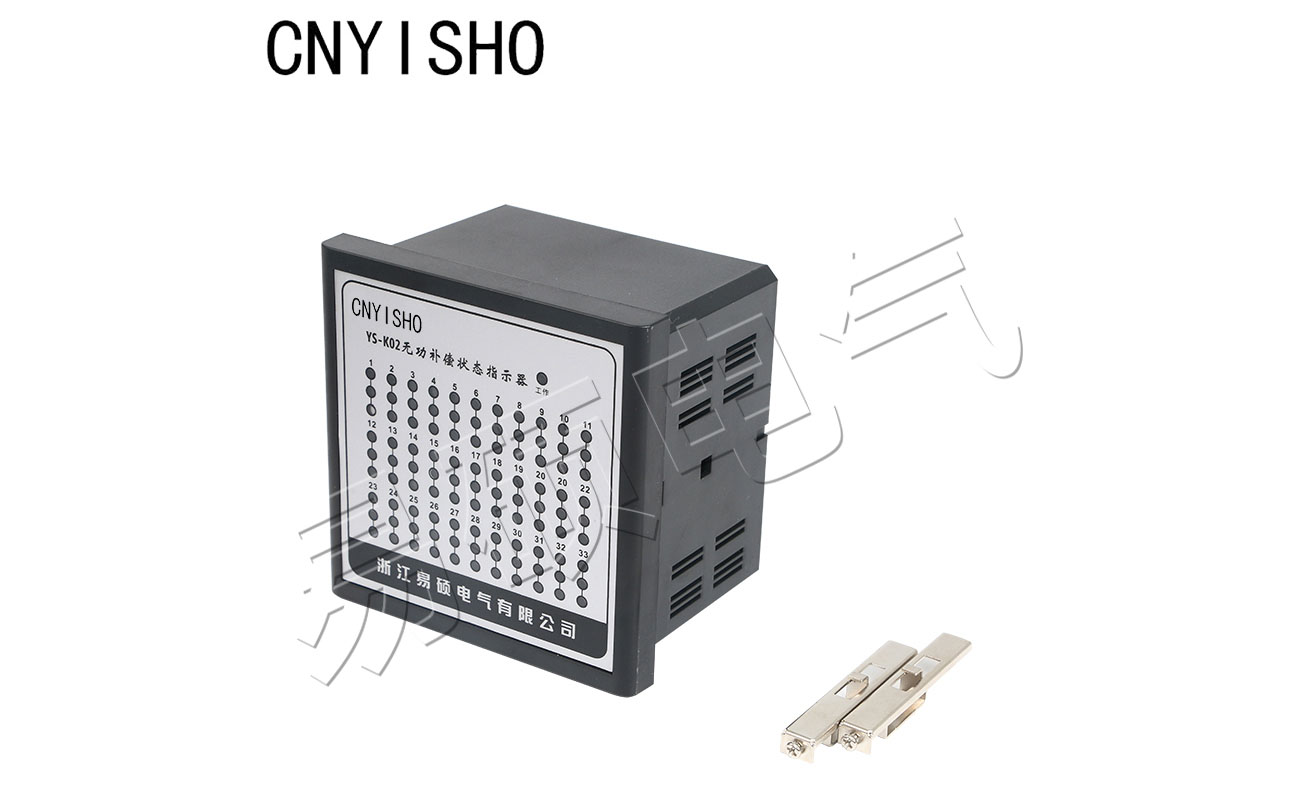

産品介紹

無功補償狀态指示器狀态指示儀主要用于智能電容器組成的無功補償櫃中,無功補償櫃安裝幾十台智能電容器,在内部查看智能電容器的投切狀态不方便,因此設計一款智能電容器狀态顯示儀,可以直觀地反映每一台智能電容器的投切狀态,爲無功補償櫃的檢修提供了便利,能迅速查找問題電容器的位置,是無功補償櫃不可缺少的主要器件

産品特點

1、R485接口,可接入48台智能電容器

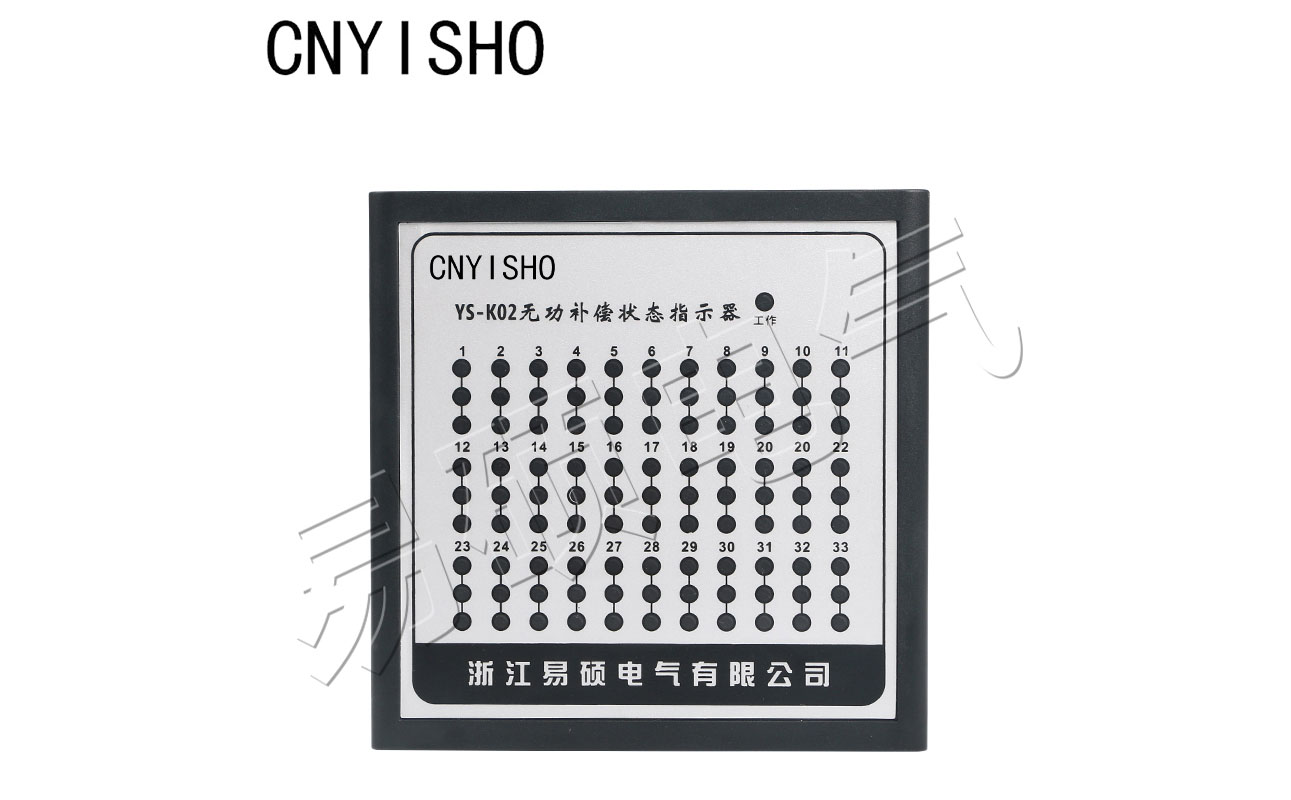

2、面闆顯示96個指示燈,直觀反映智能電容器投切狀态

3、顯示組網台數和共補、分補等狀态

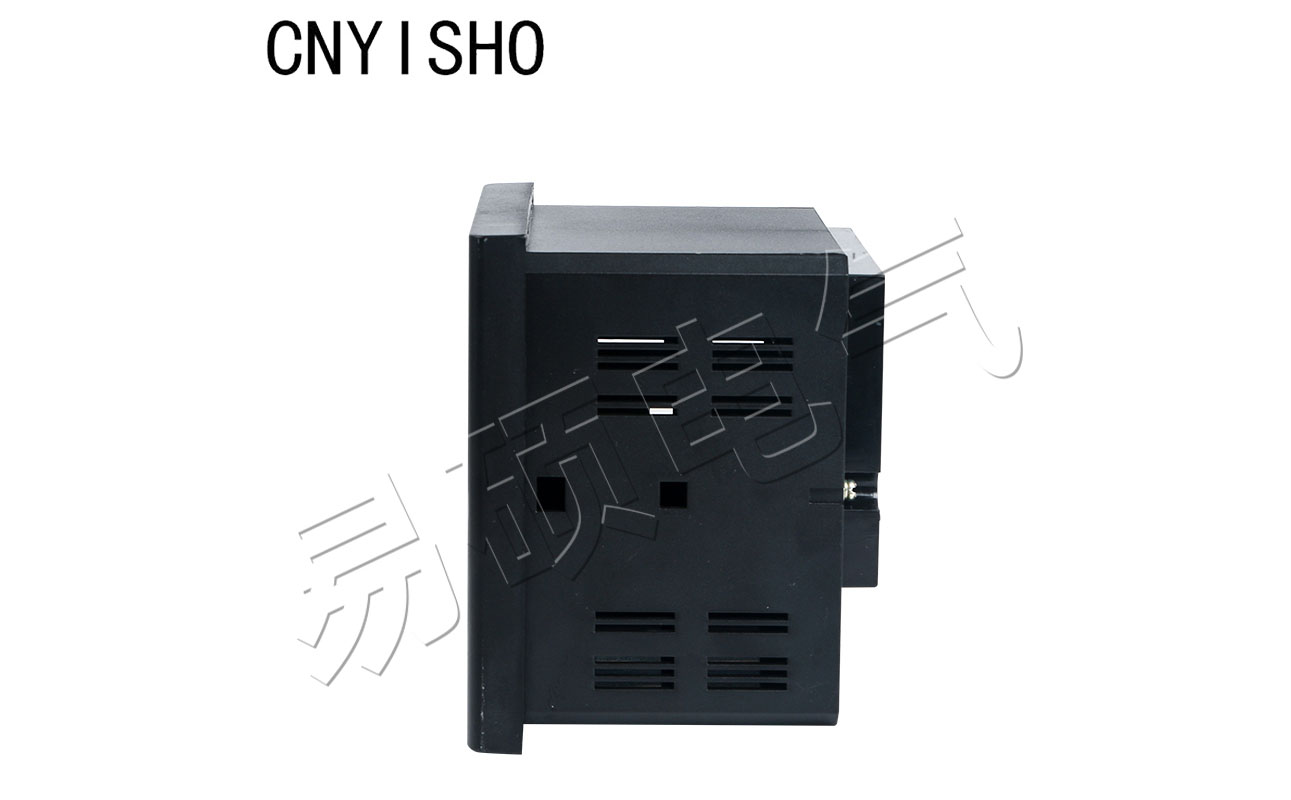

外形與安裝尺寸

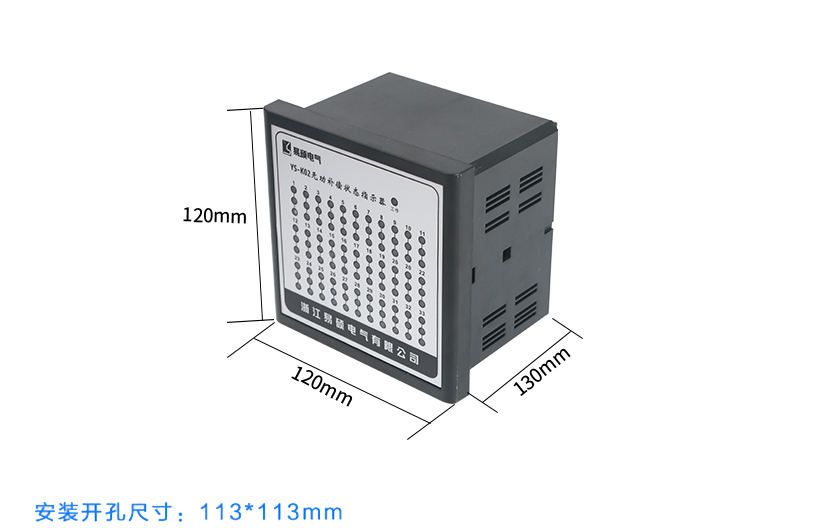

外形尺寸：120（寬）×120（高）×130（深）mm３；

安裝開孔尺寸：113（寬）×113高）mm２；

工作環境

海拔高度：≤2000m，濕度≤93%（20℃時）；

環境溫度：-10～55℃；

大氣壓力：79.5～106.0kpa。Hfs369119119；

工作電源

工作電壓：交流50Hz，380V±30%；

功率消耗：小于3VA。

接線說明

狀态指示器安裝時,對照後面闆電氣原理圖時行藝線,具體接線方式:

Ua, Uc爲指示器工作電源;

A, B爲備用485通信接口;
