産品概述

APF有源濾波器通過外部電流傳感器CT，實時檢測負載電流，并通過内部DSP計算，提取出負載電流的諧波成分，然後通過PWM信号發送給内部IGBT，控制逆變器産生一個和負載諧波大小相等、方向相反的電流注入到電網中補償諧波電流補償諧波電流，實現濾波治理功能。

具有以下特點;

1 實現完美電能質量系統

2 全面的保護功能，提升用電安全

3 便于融入系統的設計

4 優質的人機交互體驗

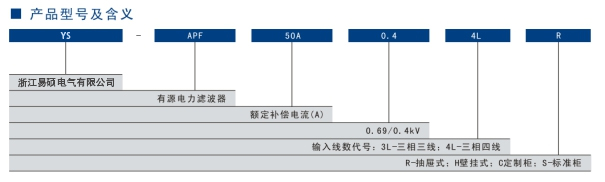

		APF50	APF100	APF150
系統參數
額定輸入線電壓		380V(-40%～20%)
電網頻率		50/60Hz（範圍：45Hz～62Hz）
可并聯台數		不限
整機效率		≥97%
網絡結構		三相三線/三相四線
電流互感器		150/5～10000/5
電路拓補		三電平
性能指标
額定容量		50A	100A	150A
諧波補償		支持
無功補償		支持
不平衡補償		支持
濾波範圍		2～50次
濾波次數選擇		2～50次任意次數可選
濾波程度		2～50次任意次數可選
濾波能力		THD i（電流畸變率）<5%
快速響應時間		<50us
全響應時間		<5ms
目标功率因數		-1～1可調
控制算法		FFT算法、智能FFT算法、瞬時無功算法
開關頻率		20KHz
智能風冷		151L/sec	300L/sec	405L/sec
噪聲指标		<56dB
通訊監控能力
通訊接口		RS485、網口
通訊協議		電總協議，Modbus協議、TCP/IP
模塊顯示界面		LCD觸摸彩屏；LED指示燈	LCD彩屏；LED指示燈
PC端軟件		有，并且所有參數可直接通過PC設置
保護功能		過壓保護、欠電壓保護、短路保護、逆變橋反向保護、過補償保護
CT監測告警		有
故障報警		有，最多報警記錄500條
監控		支持獨立

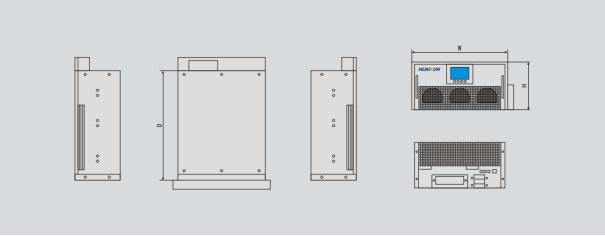

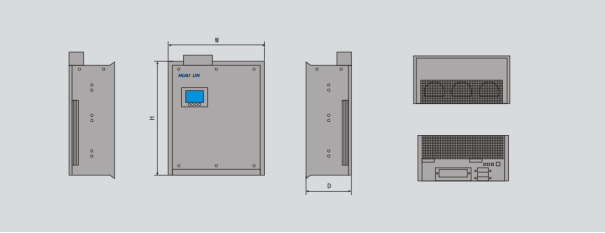

機械特性
安裝方式		壁挂式/機架式		機架式
尺寸	壁挂式	440590190	440600230	無
	機架式	440190590	440230600	500270510
淨重		35kg	36 kg	48 kg
顔色		黑色細砂紋
CT接線方式		支持源側負載側
環境要求
海拔高度		≤1500m，1500～4000m之間，根據國标GB/T3859.2，每增加100m，功率降低%1
運行溫度		-10～40℃
相對濕度		5%～95%，無凝霜
防護等級		IP20（其餘IP等級可定制）
相關資質及标準
資質認證		CE、國家電器安全質量監督檢驗報告、IEEE61000， CQC形式試驗報告
遵循标準		JG/T417-2013 IEEE519、IEC61000-3-6、ER G5/4
